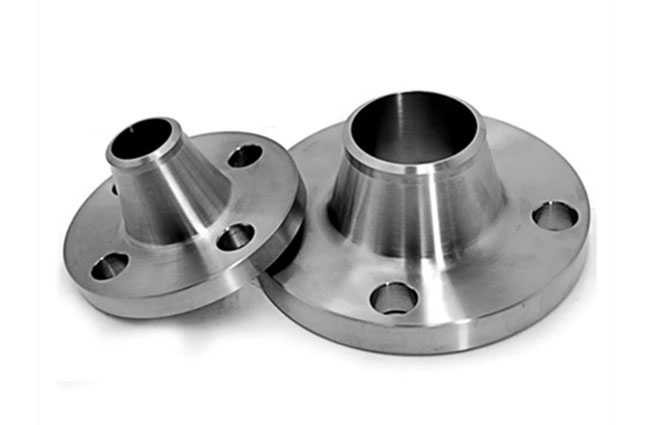

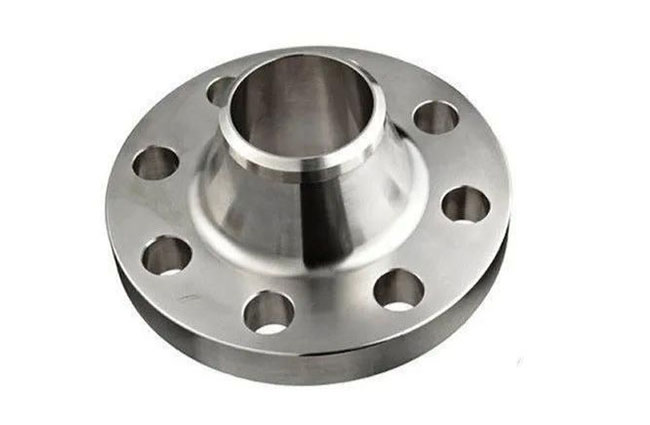

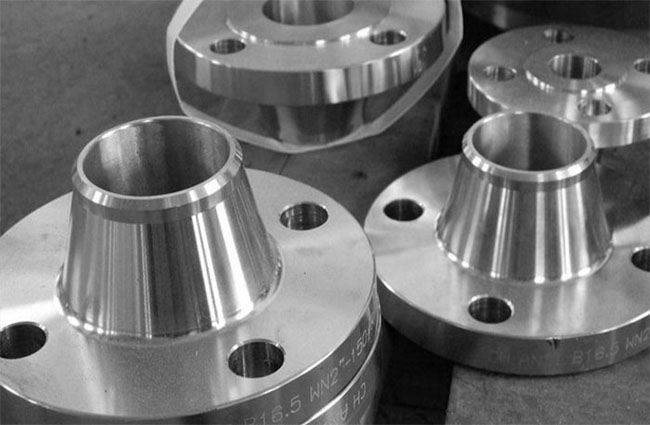

شفة رقبة من التيتانيوم

تم تصميم شفة عنق لحام التيتانيوم للتطبيقات ذات الضغط العالي ودرجة الحرارة العالية التي تتطلب اتصالات قوية وموثوقة. يتميز بمحور مدبب طويل ونهاية ملحومة بالمؤخرة ، مما يجعله مثاليًا لظروف الخدمة القاسية. توفر فلانشات عنق لحام التيتانيوم مقاومة ممتازة للتآكل ، ونسبة عالية من القوة إلى الوزن ، وعمر خدمة طويل. تستخدم هذه الشفاه بشكل شائع في الصناعات الكيميائية ، والفضاء ، والبحرية ، والنفط والغاز ، وتوليد الطاقة.

نحن نقدم مجموعة كاملة من شفاه رقبة لحام التيتانيوم في كل من Gr1 و Gr2 و Gr5 (42) و Gr7 و Gr12 ، بما يتوافق مع المعايير بما في ذلك ASME B16.5 و ANSI و 8.5 والدرجات دين ، جي وغيرها.

الميزات الرئيسية

عنق طويل يضمن توزيع الإجهاد في منطقة اللحام

مصممة لبيئات الضغط العالي

مقاومة ممتازة للتآكل والمواد الكيميائية

متوفر في مجموعة من درجات التيتانيوم والمعايير الدولية

مناسبة لأنظمة الأنابيب الملحومة

التطبيقات

خطوط نقل النفط والغاز

أنظمة الوقود الهيدروليكية والفضاء الجوي

الهندسة البحرية وأنظمة تحلية المياه

معالجة كيميائية عالية النقاء

معدات طبية وصناعية

المبادلات الحرارية والمفاعلات

جدول المواصفات

حجم (NPS)	القطر الخارجي (مم)	طول المحور (مم)	سمك (مم)	ثقوب الترباس	المعيار
أو"	89	38	11	4	ASME B16.5
1"	108	48	13	4	EN1092-1
2"	150	60	16	8	أنسي/دين
4"	229	76	19	8	JIS / ASME
6"	279	89	21	8	ASME B16.5
مخصص	بناء على طلب	بناء على طلب	بناء على طلب	بناء على طلب	بناء على الرسومات

درجات التيتانيوم المتاحة

درجة	المعيار	الوصف
جرو 1	ASTM B381	التيتانيوم النقي تجارياً ، مقاومة التآكل لينة وممتازة
جرك 2	ASTM B381	الأكثر شيوعا الصف مع قوة معتدلة
Gr5	Ti-6Al-4V	سبائك التيتانيوم عالية القوة للاستخدام الفضائي والطبي
Gr7	تي بي دي	مقاومة فائقة للتآكل لتقليل الأحماض
Gr12	تي مو ني	مقاومة كبيرة للتآكل والبيئات ذات درجة الحرارة العالية
